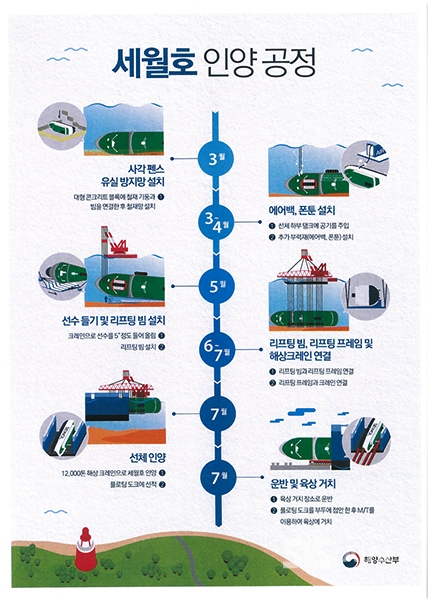

해양수산부(장관 김영석)는 세월호 선체를 통째로 인양하기 위해 선체 중량을 줄이기 위한 부력확보 작업 이후, 오는 7월 인양을 목표선수 들기(5월) 및 리프팅 프레임 설치(6~7월) 등 고난도의 단계별 공정에 본격 돌입한다고 밝혔다.
세월호 인양작업은 길이 145m의 선체를 수중에서 절단하지 않고 통째로 인양하는 방식으로 진행되는데 국내는 물론 해외에서도 시도된 바 없는 유일한 사례이다.
이는 세월호 내 미수습자를 최대한 온전하게 수습하기 위해 선택된 방법으로, 약 1만톤에 달하는 선체 하단에 리프팅빔(인양빔)을 삽입한 후 빔 양 끝에 와이어를 걸어 크레인으로 인양하게 된다.
인양하중은 2010년에 인양했던 천안함의 약 10배*이며, 동원되는 크레인 성능(인양능력)도 약 3배에 달한다.
* 인양하중 : 천안함 함수‧함미 각 1천톤, 세월호 약 10,000톤
현재는 선수 들기를 위하여 선체 중량을 줄이는 부력 확보 작업이 진행 중으로 부력확보 작업은 선체 내부 탱크(10개)에 공기를 주입하고 추가부력재(에어백 27개, 폰툰 9개)를 설치하는 방식으로 진행된다.
작업이 완료되면 약 5,000톤의 부력을 확보하여 수중 선체 중량을 8,300톤에서 3,300톤까지 줄이게 되는데, 이 때 상대적으로 무거운 선미가 해저면에 맞닿은 상태여서 선수 부분에 700톤의 인양력만 작용*시켜도 선수를 들어 올릴 수 있게 된다.
* 선미가 닿아 있는 지반이 2,600톤, 크레인 와이어가 700톤을 각각 지탱
세월호 선수를 5도 정도 들면 해저면과 선체 사이로 인양용 리프팅빔을 설치하게 된다. 리프팅빔은 해상크레인과 와이어로 연결되어 인양 시 받침대 역할을 하게 되는데 약해진 선체가 파손되는 것을 최소화하기 위해 특별히 고안된 장비이다.
리프팅 빔 27개 중 19개를 선수 밑에 한꺼번에 집어넣고, 선수를 다시내려놓은 후 선미와 해저면 공간(선미와 해저면에는 이미 공간이 있음) 사이에 나머지 8개의 리프팅 빔을 집어넣게 된다. 한편, 리프팅 빔 설치를 위하여 이미 약 4개월(‘16.1～4)에 걸쳐 해저 바닥면을 평평하게 하는 작업을 진행해오고 있다.
리프팅빔 설치가 끝나면 수중에서 리프팅빔의 양 끝단에 연결한 와이어를 해상크레인(중국 ZPMC사에서 제작한 12,000톤급)에 연결된 리프팅 프레임과 연결한다. 리프팅프레임은 해상크레인과 선체의 중간에서 각각의 와이어에 걸리는 하중을 조절하여 인양중 선체가 평형상태를 유지해주고, 와이어가 선체에 닿지 않도록 해 와이어에 의해 선체가 손실되는 것을 막아준다.
인양 와이어를 이용해 해상크레인에 연결된 세월호는 7월 중 기상 및 조류가 가장 양호한 시기에 반잠수 상태로 대기 중인 플로팅도크에 올려놓은 후 2～3일간 천천히 부상시키는 데 이 때 물 밖으로 모습이 선체가 드러나게 된다.
플로팅 도크는 선박 건조‧수리, 항만 공사(케이슨 제작)시에 사용되는 선박으로 이번에 사용하는 플로팅 도크(국내 흥우산업(주)의 13,200톤급)는 세월호 선체길이(145m)를 고려하여 도크의 길이와 양측 벽면을 30m 연장(개조)할 예정이다.
플로팅 도크에 인양된 세월호 선체는 예인선을 사용하여 육상에 거치할 부두 앞까지 이동한 후 차량형 대형 운송장비인 모듈 트랜스포터(M/T)*가 플로팅 도크에 진입하여 선체를 육상으로 꺼내와 거치함으로써 인양 작업이 마무리된다. 다만 태풍과 같은 악천후 등으로 인해 뜻하지 않은 난관이 발생할 가능성도 염두에 두어야 한다.
* M/T(Module Transporter) : 대형 조선블럭 등을 운반하는 차량형 장비
세월호 인양 작업은 그 어느 때보다 난이도가 높은 작업으로 성공할 경우 핵 제거를 위해 선수 일부를 절단한 러시아 핵잠수함 커스크호(KURSK)(19,000GT, Russia(선적), 2001) 인양 사례를 제외하면 세계에서 절단 없이 선체를 통째로 인양한 최대 규모의 인양 기록이 될 것이다.
한편, 세월호참사 피해자에 대한 배상 및 보상은 작년 9월 30일까지 총 1,298건을 접수받아 1,291건(99%)에 대한 심의를 완료하여 총 7건(미수습자 6건과 일반인 희생자 1건)의 심의만 남아있는 상황이다. 심의결과를 통보받은 신청인들은 통보일로부터 1년 이내에 동의서를 제출하고 배‧보상금을 지급받을 수 있으며 현재 916건 1,035억이 지급되었다.
연영진 세월호인양추진단장은 “열악한 현장여건* 등 어려운 부분이 있지만 인양작업에 모든 자원과 역량을 집중하여 성공적으로 완수할 있도록 최선을 다할 것이며, 사소한 실수 하나도 인양실패로 이어질 수 있다는 긴장감 속에 혼신의 노력을 기울이겠다”고 밝혔다.
* 해역여건 : 수심 44m, 유속 0.19∼1.27m/sec, 수중시야 0.2∼1.0m
